Jawaban singkat: motor satu fasa dapat dijalankan dari suplai tiga fasa, tetapi hanya jika motor tersebut disuplai dengan satu konduktor fasa ditambah konduktor netral pada tegangan yang tertera pada pelat namanya. Ia tidak pernah bisa menggunakan ketiga fase sekaligus; konduktor ketiga tetap tidak digunakan. Jika sistem tidak memiliki netral, atau voltase yang tersedia tidak sesuai dengan pelat nama, motor akan menolak untuk hidup atau menjadi terlalu panas dan mati.
Itulah jawabannya dalam dua kalimat. Berikut ini menjelaskan alasannya, menunjukkan apa yang sebenarnya dihasilkan oleh masing-masing pasokan tiga fasa, dan mencakup pertanyaan sebaliknya yang sebenarnya ditanyakan kebanyakan orang: bagaimana cara menjalankan motor tiga fasa ketika hanya daya satu fasa yang Anda miliki.
Mengapa Motor Satu Fasa Tidak Dapat Menggunakan Ketiga Fasa tersebut
Motor satu fasa mempunyai dua terminal suplai. Di dalam rangka terdapat belitan utama, biasanya belitan bantu atau belitan start, dan kapasitor atau saklar sentrifugal yang melepaskan belitan bantu setelah rotor mencapai kecepatan. Skema pengasutan mengasumsikan satu tegangan sinusoidal diterapkan pada dua titik.
Pasokan tiga fasa terbuat dari tiga konduktor yang tegangannya terpisah 120 derajat listrik. Perangkat dua terminal hanya dapat menjembatani dua titik tersebut, baik fasa ke fasa atau fasa ke netral. Oleh karena itu, pertanyaan sebenarnya lebih sempit daripada pertanyaan utama:
- Pertandingan tegangan: apakah tegangan satu fasa yang tersedia sama dengan nilai pelat nama motor?
- Jalur netral: dalam sistem empat kabel, apakah ada arus netral pada motor dan diukur berdasarkan arus motor?
- Mulai saat ini: dapatkah cabang menangani tiga hingga lima kali arus yang ditarik selama sepersekian detik pada setiap permulaan?
Apa yang Sebenarnya Diberikan oleh Setiap Pasokan Tiga Fase
"Tiga fase" bukanlah satu tegangan, dan di situlah sebagian besar kesalahan dimulai. Tabel di bawah mencantumkan sistem yang Anda temui di Amerika Utara, Eropa, dan pasar ekspor, serta apa yang dilihat oleh motor satu fase pada masing-masing sistem tersebut.
| Sistem pasokan | Fase-ke-fase | Fase-ke-netral | Bisakah motor satu fasa 230V bekerja? |
|---|---|---|---|
| 120/208 V, 4 kabel | 208 V | 120V | Tidak, 120 V jauh di bawah rating papan nama |
| 277/480 V daya, 4 kabel | 480 V | 277 V | Tidak, tegangan 277 V membuat belitan 230 V menjadi terlalu panas |
| 400/230 V daya, 4 kabel (IEC) | 400V | 230 V | Ya, fase ke netral, persis seperti yang dirancang |
| Delta 240 V, 3 kabel | 240 V | Tidak ada | Ya, baris ke baris, jika motor berkekuatan 240 V |
| Delta 240 V dengan kaki tinggi, 4 kabel | 240 V | 120V on two legs, 208 V on the high leg | Tidak untuk 230 V; hanya motor 120 V yang cocok dengan kaki penerangan |
Motor 230 V dapat bertahan kurang lebih plus atau minus 10 persen, jadi sekitar 207 V hingga 253 V. Di luar rentang tersebut, langkah berikutnya adalah memundurkan atau menggantinya.
Dimana Biasanya Kerusakan Terjadi
Tiga pola kegagalan menjelaskan hampir setiap panggilan layanan pada topik ini.
Sambungan saluran ke saluran pada tegangan yang salah
Sebuah motor 230 V yang dipasang pada dua jalur sistem 400 V menghasilkan tegangan 400 V. Tegangan isolasi segera meningkat, kapasitor yang bekerja biasanya rusak terlebih dahulu, dan belitan sering kali terjadi dalam beberapa menit.
Tidak ada yang netral, atau yang berukuran kecil
Sistem delta tiga kabel tidak memiliki netral sama sekali, sehingga tidak tersedia jalur fase tunggal pada alat berat. Dalam sistem empat kabel, netral terkadang berupa konduktor kendali tipis yang tidak pernah dimaksudkan untuk mengalirkan arus motor. Perlu disesuaikan ukurannya dengan sirkuit cabang, bukan dengan lampu pilot.
Mengendarai motor satu fasa dari VFD tiga fasa
Penggerak standar dengan keluaran tiga fasa tidak dapat menjalankan motor starter kapasitor. Output pulsa bekerja melawan kapasitor dan saklar sentrifugal, dan belitan bantu tidak diposisikan untuk menerima medan putar sintetik. Penggerak dengan output fase tunggal khusus memang ada, namun sirkuit start harus dikerjakan ulang dengan pemasok motor yang terlibat, bukan diimprovisasi di lokasi.
Pertanyaan Terbalik: Menjalankan Motor Tiga Fasa dengan Daya Satu Fasa
Kebanyakan orang yang menelusuri topik ini sebenarnya menghadapi masalah sebaliknya: motor tiga fase di lokasi dengan hanya tersedia daya satu fase. Jawaban singkatnya sama semangatnya, jangan pernah menghubungkannya secara langsung.
Letakkan motor tiga fasa pada saluran satu fasa dan tidak ada medan magnet yang berputar. Rotor diam, motor berdengung, arus naik menuju tingkat rotor terkunci, dan kelebihan beban trip atau belitan terbakar. Setiap metode yang bisa diterapkan di bawah ini menciptakan fase ketiga yang hilang secara artifisial.
| Metode | Bagaimana cara kerjanya | Kekuatan yang dapat digunakan | Paling cocok untuk |
|---|---|---|---|
| Koneksi langsung | Hanya dua sadapan, tidak ada medan berputar | Tidak ada | Tidak pernah, ini merusak motor |
| Konverter fase statis | Kapasitor membuat fase mulai dan dijalankan | Sekitar 50 hingga 60 persen dari papan nama | Ringan, beban sesekali tanpa permulaan yang sulit |
| Konverter fase putar | Motor idler menghasilkan fase ketiga | Hampir 100 persen | Bengkel dengan beberapa mesin yang membutuhkan torsi awal yang nyata |
| VFD dengan input satu fasa | Penyearah dan inverter mensintesis tiga fase | Sekitar 50 persen kecuali terlalu besar | Salah satu motor yang juga membutuhkan pengatur kecepatan |
| Ganti dengan motor satu fasa | Cocokkan motor dengan persediaan yang ada | 100 persen dari peringkat baru | Memuat hingga sekitar 3 HP pada 230 V |
Dua angka menentukan apakah konversi sepadan dengan masalahnya. Tabel arus beban penuh standar menempatkan motor satu fasa 230 V pada daya sekitar 8 A untuk 1 HP, 17 A untuk 3 HP, dan 28 A untuk 5 HP, dengan lonjakan awal tiga hingga lima kali lebih tinggi. Dan ketika VFD diumpankan dari satu fasa, arus masukan terkonsentrasi pada perangkat yang lebih sedikit, sehingga ukuran penggerak harus kira-kira dua kali arus motor untuk menjaga penyearah dan bus DC tetap dalam peringkatnya.
Fase Tunggal atau Tiga Fase: Apa yang Sebenarnya Berubah
Jika kedua persediaan tersedia, keputusan akan diambil berdasarkan lima perbedaan terukur.
- Torsi awal: motor tiga fase mengembangkan sekitar 200 hingga 300 persen torsi beban penuh pada saat start; motor satu fasa dengan kapasitor start menghasilkan daya sekitar 150 hingga 200 persen, dan desain kapasitor split permanen jauh lebih sedikit.
- Saat ini per tenaga kuda: mesin tiga fasa menarik sekitar setengah arus motor satu fasa dengan nilai yang sama, sehingga kabel, kontaktor, dan beban berlebih lebih kecil dan lebih murah.
- Efisiensi dan faktor daya: keduanya berjalan lebih tinggi pada tiga fase, itulah sebabnya program efisiensi premium ditulis untuk keduanya.
- Ukuran bingkai: untuk tenaga kuda yang sama, motor satu fasa biasanya berukuran satu atau dua rangka lebih besar dan terasa lebih berat.
- Langit-langit praktis: di atas sekitar 3 HP opsi fase tunggal tidak lagi masuk akal karena arus awal dan ukuran konduktor. Perbandingan konstruksi dan kinerja yang lebih lengkap tercakup dalam rincian perbedaan motor satu fasa dan tiga fasa .
Daftar Periksa Sebelum Anda Mengirim Apa Pun
- Foto papan nama: tegangan, fasa, frekuensi, tenaga kuda, ampli beban penuh, dan faktor servis.
- Ukur suplai pada titik sambungan dengan pengukur RMS sejati, baik fase-ke-fase maupun fase-ke-netral, idealnya di bawah beban.
- Konfirmasikan netralnya ada dan cocok dengan peringkat sirkuit cabang.
- Periksa apakah kontaktor dan relai beban berlebih sesuai dengan arus motor dan siklus kerja.
- Periksa kapasitor dan pastikan sakelar sentrifugal bergerak bebas sebelum menggunakan kembali motor lama.
- Pastikan rotasi sebelum menyambungkan peralatan yang digerakkan, dan sesuaikan penutupnya dengan debu, pencucian, atau kondisi luar ruangan.
Sesuaikan Motor dengan Persediaan yang Anda Miliki
Jika pasokan adalah 230 V satu fasa dan beban tetap di bawah sekitar 3 HP, motor start dan run kapasitor yang tertutup sepenuhnya biasanya merupakan jawaban yang paling sederhana, dan menghindari peralatan konversi sama sekali.
Kapasitor Tertutup Sepenuhnya Fase Tunggal Mulai Jalankan Motor Layak dilihat untuk beban fase tunggal 230 V di bawah sekitar 3 HP, menawarkan opsi start dan run kapasitor yang sepenuhnya tertutup yang menghindari peralatan konversi. Lihat Produk → Jika daya tiga fasa sudah tersedia, alat berat tiga fasa dengan efisiensi premium dalam rangka 48 atau 56 dapat melakukan pekerjaan yang sama dengan arus yang lebih rendah, torsi awal yang lebih baik, dan masa pakai yang lebih lama.
Motor Efisiensi Premium Tenaga Kuda Fraksional Tiga Fase Menarik untuk dilihat jika daya tiga fase tersedia, motor efisiensi premium rangka 48–56 ini cocok untuk beban industri tugas ringan dengan arus lebih rendah dan masa pakai lebih lama. Lihat Produk → Jika peralatan yang digerakkan memerlukan kecepatan variabel tetapi hanya tersedia daya satu fasa, motor EC menghindari seluruh masalah konversi, karena elektronik menangani pergantian dan motor itu sendiri tidak memiliki kapasitor start atau saklar sentrifugal untuk melawan penggerak.

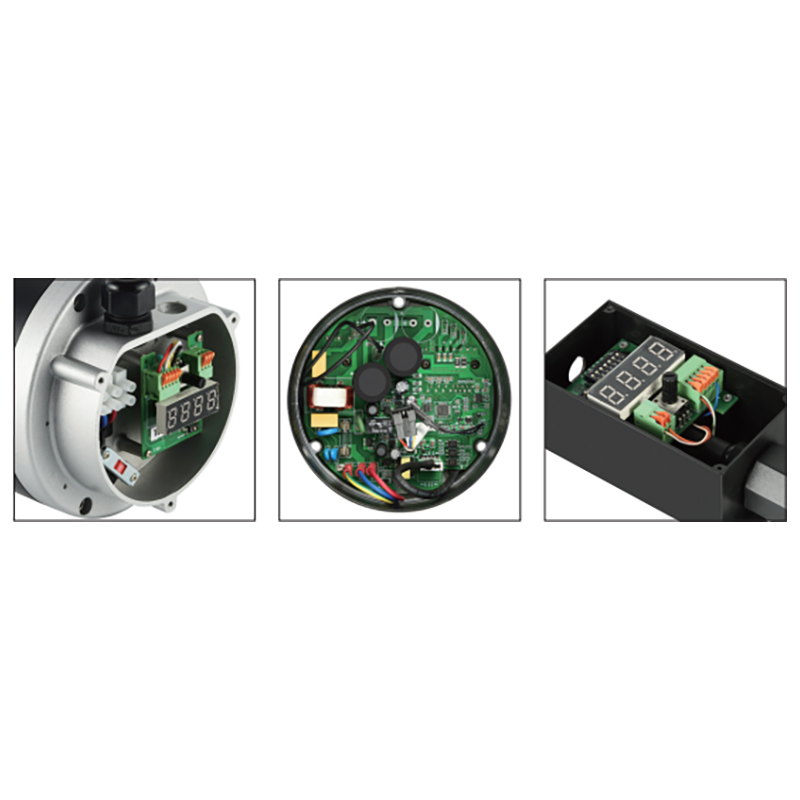

NEMA Frame EC Motor untuk Peralatan Kecepatan Variabel Fase Tunggal Layak dilihat untuk peralatan berkecepatan variabel dengan daya satu fasa, motor EC rangka NEMA 48 ini menghindari kapasitor start dan sakelar sentrifugal saat menangani pergantian secara elektronik. Lihat Produk → Ukuran rangka, tipe enclosure, dan tingkat efisiensi harus disejajarkan, sehingga akan lebih mudah jika satu pemasok mencakup rangkaian fase tunggal dan tiga fase. PETUNJUK JALAN membangun desain NEMA dan IEC dari rangka 48 hingga 250, dalam konstruksi tahan tetesan, tertutup seluruhnya, dan TENV, sehingga beban yang sama dapat disesuaikan dengan pasokan mana pun yang dimiliki situs tersebut.
Pertanyaan yang Sering Diajukan
Bisakah motor satu fasa berjalan pada dua jalur suplai tiga fasa?
Ya, asalkan voltase saluran-ke-saluran sama dengan rating pelat nama. Motor 240 V pada sistem delta 240 V adalah instalasi normal. Ini masih merupakan daya satu fase, dan saluran ketiga tidak digunakan.
Apa yang terjadi jika saya menghubungkan motor satu fasa 230 V ke suplai 400 V?
Belitan mengalami tegangan berlebih sekitar 74 persen. Arus magnetisasi meningkat tajam, kapasitor mengalami tekanan berlebih, dan belitan menjadi terlalu panas dalam beberapa menit. Hasilnya biasanya berupa belitan yang terbakar dan kapasitor yang menggembung.
Dapatkah VFD menjalankan motor satu fasa dari suplai tiga fasa?
Penggerak keluaran tiga fase standar tidak bisa. Penggerak keluaran satu fasa ada, tetapi kapasitor awal dan saklar sentrifugal harus dikerjakan ulang dan motor harus mentolerir bentuk gelombang inverter. Untuk sebagian besar retrofit, mengganti motor lebih murah daripada mengadaptasinya.
Seberapa besar motor satu fasa sebelum motor tiga fasa merupakan pilihan yang lebih baik?
Motor satu fasa dengan start kapasitor tersedia hingga sekitar 3 HP, dan kadang-kadang 5 HP, pada 230 V. Arus beban penuh pada ukuran tersebut, masing-masing 17 A dan 28 A, ditambah lonjakan start tiga hingga lima kali lebih tinggi, biasanya membuat tiga fasa menjadi pilihan praktis di atas 2 hingga 3 HP.
Aturannya tetap sederhana: cocokkan motor dengan pasokan yang Anda miliki, daripada memaksakan motor ke pasokan yang tidak pernah dirancang untuk itu. Baca papan nama, ukur tegangan fasa ke netral dan fasa ke fasa, konfirmasi netral, dan periksa arus start terhadap proteksi cabang. Jika salah satu dari empat pemeriksaan tersebut gagal, jawabannya adalah motor yang berbeda, bukan koneksi yang berbeda.
