Memilih antara a motorik vertikal , sebuah motor satu fasa , sebuahnd a motor tiga fasa adalah salah satu keputusan yang paling penting dalam pemilihan peralatan industri — dan kesalahan dalam pemilihan peralatan dapat mengakibatkan pemborosan energi, kegagalan dini, dan waktu henti yang mahal. Jawaban singkatnya: motorik vertikals ditentukan oleh orientasi pemasangannya dan digunakan dalam aplikasi poros bawah seperti pompa dan menara pendingin; motor satu fasa cocok untuk penggunaan perumahan berdaya rendah dan komersial ringan; dan motor tiga fasas memberikan efisiensi dan torsi yang unggul untuk operasi industri berat. Namun, untuk memahami perbedaan masing-masingnya, diperlukan peninjauan lebih dekat terhadap desain, data kinerja, biaya, dan kasus penggunaan di dunia nyata.
SEBUSEBUAHHpa Itu Motor Vertikal dan Mengapa Orientasi Penting?
A motorik vertikal bukan sekadar motor standar yang diputar miring — ini adalah mesin yang sepenuhnya dirancang khusus untuk beroperasi dengan porosnya mengarah ke bawah (atau ke atas dalam beberapa konfigurasi). Orientasinya secara mendasar mengubah cara komponen internal menangani beban gravitasi, pelumasan, dan daya dorong, sehingga membuat motor horizontal yang tersedia tidak dapat dijadikan pengganti.
Perbedaan mekanis yang paling penting adalah desain bantalan dorong. dalam sebuah motorik vertikal , rakitan rotor — bersama dengan poros pompa, impeller, dan kolom fluida apa pun yang terpasang di atasnya — memberikan gaya dorong ke bawah secara terus menerus. Bantalan motor horizontal standar tidak dirancang untuk menyerap beban aksial ini. Oleh karena itu, motor vertikal menggunakan bantalan dorong yang mampu menghasilkan gaya ke bawah ribuan pon, biasanya menggunakan konfigurasi kontak sudut atau bantalan rol tirus.
Fitur Desain Utama Motor Vertikal
Motor vertikal memiliki beberapa fitur desain khusus yang membedakannya dari motor horizontal:
- Daya dukung dorong: Direkayasa untuk menangani gaya dorong ke atas dan ke bawah, sering kali diberi nilai mulai dari 500 lbf hingga 50.000 lbf pada motor penggerak pompa besar.
- Opsi poros berongga atau poros padat: Motor vertikal poros berongga memungkinkan poros pompa melewati motor, menyederhanakan pemasangan dan penyelarasan. Ini adalah konfigurasi paling umum di stasiun pompa air dan air limbah kota.
- Flensa pemasangan NEMA P-base atau C-face: Flensa standar memastikan motor terpasang langsung ke kepala pompa, sehingga menghilangkan kebutuhan pelat dasar atau pelindung kopling terpisah.
- Peringkat enklosur IP55 atau IP65: Karena motor vertikal sering dipasang di luar ruangan atau di lubang pompa basah, perlindungan masuknya tingkat tinggi adalah standarnya.
- Peningkatan ventilasi: Udara pendingin harus mengalir ke atas melawan gravitasi; motor vertikal dilengkapi rakitan kipas dan jalur saluran yang didesain ulang untuk mencegah titik panas di stator.
Aplikasi Khas Motor Vertikal
Motor vertikal mendominasi aplikasi di mana poros vertikal diperlukan secara mekanis:
- Pompa turbin sumur dalam untuk pasokan air kota (kisaran daya: 5 HP hingga 4.000 HP)
- Kipas menara pendingin dan kipas angin induksi dalam sistem HVAC
- Driver pompa inline vertikal untuk loop proses industri
- Stasiun pompa irigasi di sektor pertanian
- Pompa umpan kondensat dan boiler di fasilitas pembangkit listrik
Motor Satu Fasa: Pekerja Keras dalam Pengaturan Perumahan dan Komersial Ringan
A motor satu fasa beroperasi dengan daya AC satu fasa (120V atau 240V di Amerika Utara, 230V di sebagian besar Eropa) dan merupakan pilihan dominan untuk aplikasi tenaga kuda integral fraksional hingga kecil — biasanya di bawah 5 HP. Penggunaannya secara luas berasal dari ketersediaan listrik satu fasa secara universal di rumah, peternakan, dan usaha kecil, bukan karena kinerja teknik yang unggul.
Berbeda dengan motor tiga fasas , sebuah motor satu fasa tidak dapat memulai sendiri dari pasokan satu fasa saja. Arus bolak-balik satu fasa menghasilkan medan magnet yang berdenyut — bukan berputar, yang tidak menghasilkan torsi awal bersih dengan sendirinya. Pabrikan mengatasi masalah ini dengan mekanisme start tambahan, yang memunculkan subtipe utama motor satu fasa.
Jenis Motor Satu Fasa
- Pengoperasian Induksi Mulai Kapasitor (CSIR): Menggunakan kapasitor start (biasanya 100–400 µF) untuk membuat pergeseran fasa pada belitan bantu, menghasilkan torsi awal yang cukup (200–350% torsi beban penuh) untuk kompresor dan pompa. Kapasitor diputuskan dengan saklar sentrifugal setelah motor mencapai ~75% dari kecepatan pengenal.
- Kapasitor-Mulai Kapasitor-Jalankan (CSCR): Menambahkan kapasitor run untuk mempertahankan kondisi hampir dua fase selama pengoperasian, meningkatkan faktor daya dan efisiensi sebesar 5–10% dibandingkan dengan motor CSIR. Biasa terjadi pada AC dan lemari es.
- Fase Terpisah (Resistance-Start): Belitan bantu mempunyai resistansi lebih tinggi dan induktansi lebih rendah dibandingkan belitan utama, sehingga menghasilkan perpindahan fasa yang kecil. Torsi start lebih rendah (100–175% FLT) dan arus start tinggi (600–800% FLT). Cocok untuk kipas angin, blower, dan peralatan kecil dengan beban yang mudah dihidupkan.
- Kapasitor Split Permanen (PSC): Kapasitor yang dijalankan tunggal tetap berada di sirkuit sepanjang waktu. Desain ini menghasilkan torsi awal yang rendah namun beroperasi dengan tenang dan efisien, menjadikannya pilihan pertama untuk motor kipas HVAC penggerak langsung dan sirkulator kecil.
- Motor Tiang Berbayang: Motor satu fasa paling sederhana dan paling murah; kumparan peneduh menciptakan fluks magnet tertunda di bagian setiap kutub. Torsi awal dan efisiensi sangat rendah (15–35%). Digunakan dalam aplikasi ringan: kipas kecil, kipas meja, peralatan.
Motor Tiga Fasa: Tulang Punggung Tenaga Industri
Itu motor tiga fasa adalah jenis motor listrik yang paling efisien, andal, dan hemat biaya untuk keperluan industri. Mesin ini dapat menyala sendiri, menghasilkan torsi kontinu yang mulus, dan mencapai efisiensi beban penuh sebesar 92–97% dalam desain efisiensi premium modern — secara signifikan mengungguli motor satu fasa dengan rating daya yang sama.
Daya AC tiga fase menghasilkan tiga bentuk gelombang tegangan yang tumpang tindih, masing-masing diimbangi sebesar 120°. Bila diterapkan pada belitan stator a motor tiga fasa , mereka menghasilkan medan magnet yang berputar terus menerus yang menginduksi arus rotor dan menghasilkan torsi — tanpa belitan start tambahan, kapasitor, atau sakelar sentrifugal. Kesederhanaan ini berarti biaya produksi yang lebih rendah, perawatan yang lebih rendah, dan masa pakai yang lebih lama.
Mengapa Motor Tiga Fasa Mendominasi Industri
- Efisiensi lebih tinggi: Motor tiga fase IE3 (Efisiensi Premium) dan IE4 (Efisiensi Super Premium) mencapai efisiensi beban penuh di atas 95% pada 30 HP, dibandingkan 85–90% untuk desain fase tunggal yang sebanding.
- Kepadatan daya: Motor tiga fasa menghasilkan keluaran daya 150% lebih banyak per kilogram tembaga dan besi dibandingkan dengan motor satu fasa yang setara.
- Pengiriman torsi halus: Daya tiga fasa menghasilkan daya sesaat yang konstan, menghilangkan denyut torsi yang ada dalam sistem satu fasa (yang mencapai puncaknya dua kali per siklus). Hal ini mengurangi getaran, kebisingan, dan tekanan mekanis pada peralatan yang digerakkan.
- Rentang daya yang luas: Tersedia dari pecahan HP hingga 50.000 HP, menjadikannya motor tiga fasas cocok untuk setiap skala operasi industri.
- Kontrol kecepatan yang mudah: Penggerak Frekuensi Variabel (VFD) berpasangan secara sempurna dengan motor induksi tiga fase, memungkinkan penghematan energi 20–60% dalam aplikasi beban variabel seperti pompa, kipas, dan kompresor.

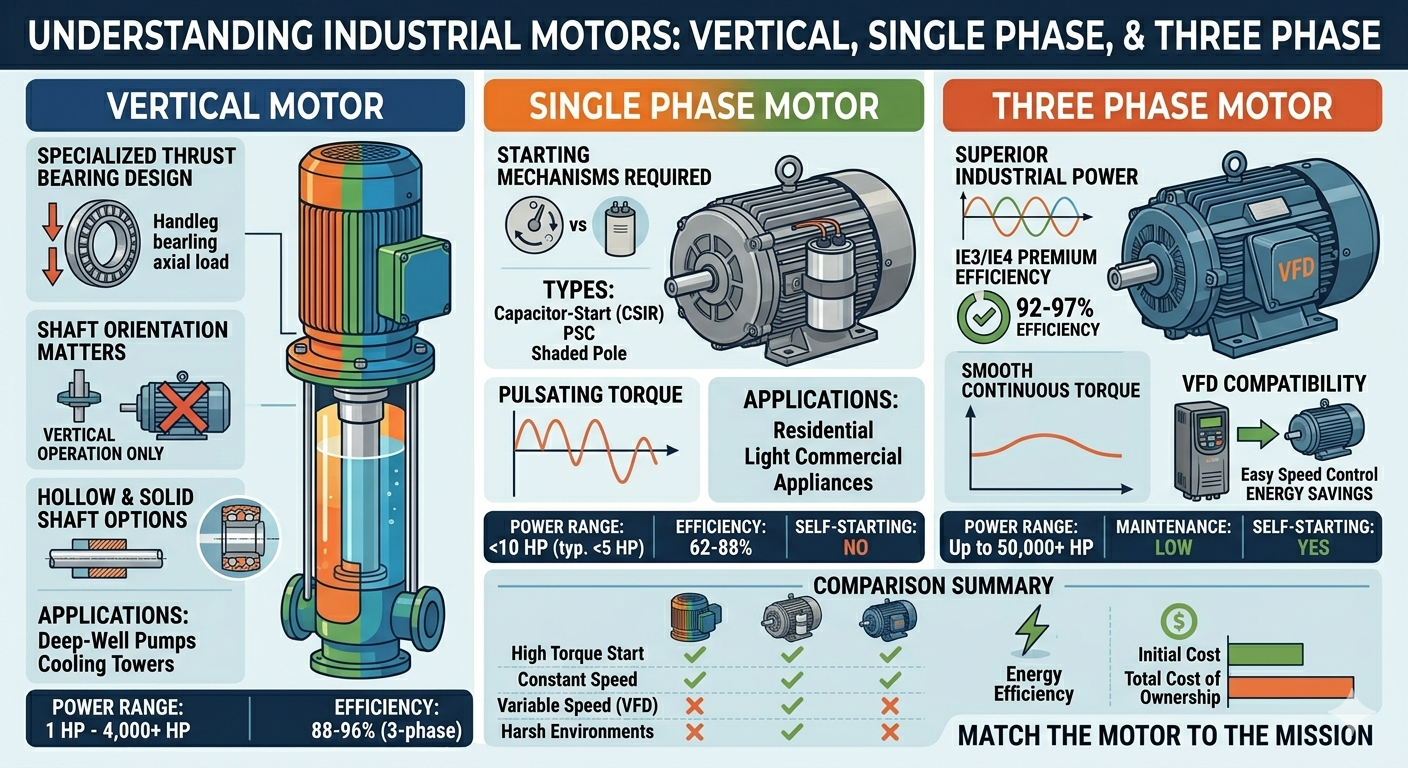

Perbandingan Komprehensif: Motor Vertikal vs. Motor Satu Fasa vs. Motor Tiga Fasa
Itu table below provides a direct side-by-side comparison across the most important selection criteria:
| Parameter | Motor Vertikal | Motor Satu Fasa | Motor Tiga Fasa |
|---|---|---|---|
| Orientasi Pemasangan | Vertikal (poros ke bawah atau ke atas) | Horisontal (biasanya) | Horisontal atau vertikal |
| Catu Daya | 1 fase atau 3 fase | Fase tunggal (120V/240V) | Tiga fase (208–690V) |
| Rentang Daya Khas | 1 HP – 4.000 HP | 1/20HP – 10HP | 0,25 HP – 50.000 HP |
| Efisiensi Beban Penuh | 88–96% (versi 3 fase) | 62–88% | 85–97% |
| Memulai Sendiri | Ya (dengan suplai 3 fase) | Tidak (memerlukan bantuan start) | Ya |
| Kelancaran Torsi | Halus (3 fase) | Berdenyut | Halus (konstan) |
| Bantalan Dorong | Tugas berat khusus | Radial standar | Radial standar |
| Kompatibilitas PKS | Ya (3-phase version) | Terbatas/tidak direkomendasikan | Luar biasa |
| Kompleksitas Perawatan | Sedang–Tinggi | Rendah–Sedang | Rendah |
| Biaya Awal (relatif) | Tinggi | Rendah | Sedang |
| Aplikasi Utama | Pompa sumur dalam, menara pendingin | Peralatan, HVAC kecil, peralatan | Industri, kompresor, konveyor |
Tabel 1: Perbandingan teknis dan komersial secara berdampingan antara motor vertikal, motor satu fasa, dan motor tiga fasa pada 11 kriteria pemilihan utama.
Konsumsi Energi dan Total Biaya Kepemilikan: Angka-angka Menceritakan Kisahnya
Perbedaan efisiensi antar jenis motor berdampak langsung pada biaya pengoperasian. Perhatikan contoh nyata: motor pompa berkekuatan 5 HP (3,73 kW) yang beroperasi selama 6.000 jam per tahun dengan tarif listrik $0,12/kWh.
| Tipe Motor | Efisiensi (%) | Daya Masukan (kW) | Energi Tahunan (kWh) | Biaya Tahunan (USD) |
|---|---|---|---|---|
| Motor Satu Fasa (CSIR) | 82% | 4.55 | 27.300 | $3,276 |
| Motor Tiga Fasa (IE2) | 90% | 4.14 | 24.840 | $2.981 |
| Motor Tiga Fasa (IE3) | 93,6% | 3.99 | 23.940 | $2,873 |
Tabel 2: Perbandingan biaya energi tahunan untuk motor pompa 5 HP yang beroperasi 6.000 jam/tahun dengan biaya $0,12/kWh. Motor tiga fase IE3 menghemat $403/tahun dibandingkan motor satu fase yang sebanding.
Masa pakai lebih dari 10 tahun, beralih dari motor satu fasa ke IE3 motor tiga fasa menghemat sekitar $4,030 untuk listrik saja — lebih mahal dari harga beli banyak motor dalam kisaran ukuran ini. Ketika ditingkatkan ke fasilitas dengan 50 motor seperti itu, penghematan tahunan melebihi $20.000.
Cara Memilih Motor yang Tepat: Kerangka Keputusan Praktis
Itu correct motor selection depends on four primary variables: power supply availability, mechanical interface requirements, load characteristics, and total cost of ownership over the intended service life.
Langkah 1: Nilai Catu Daya yang Tersedia
Jika lokasi instalasi hanya memiliki daya satu fasa (umumnya terdapat di perumahan, pertanian pedesaan, dan unit ritel kecil), a motor satu fasa seringkali merupakan satu-satunya pilihan yang layak tanpa peningkatan infrastruktur yang mahal. Jika listrik tiga fase tersedia – seperti yang biasanya terjadi di pabrik, bangunan komersial, dan fasilitas kota – a motor tiga fasa harus menjadi pilihan default untuk beban apa pun di atas 1 HP, sehingga memberikan efisiensi yang lebih baik dan biaya jangka panjang yang lebih rendah.
Langkah 2: Tentukan Persyaratan Orientasi Poros
Jika peralatan yang digerakkan (pompa, kipas angin, agitator) memerlukan poros vertikal, dibuat khusus motorik vertikal adalah wajib. Mencoba menggunakan motor horizontal standar dalam orientasi vertikal akan membatalkan jaminan, mengganggu pelumasan bantalan, dan secara signifikan memperpendek masa pakai. Penangas oli bantalan pada motor horizontal tidak dikalibrasi untuk pengoperasian vertikal — oli akan menggenang di bagian bawah dan membuat bantalan atas kelaparan.
Langkah 3: Cocokkan Motor dengan Karakteristik Beban
- Beban torsi awal yang tinggi (kompresor, konveyor dengan beban berat): Gunakan a motor tiga fasa dengan karakteristik torsi Desain B atau Desain C, atau CSIR motor satu fasa jika hanya daya satu fasa yang tersedia.
- Beban kecepatan variabel (pompa, kipas angin, blower): A motor tiga fasa dipasangkan dengan VFD adalah solusi optimal. VFD satu fasa ada tetapi kurang efisien dan kurang dapat diandalkan.
- Operasi terus menerus 24/7: Selalu prioritaskan IE3 atau lebih tinggi motor tiga fasas ; penghematan energi sesuai dengan harga premium dalam waktu 12–24 bulan.
- Siklus tugas yang terputus-putus (peralatan kecil, perkakas listrik): A motor satu fasa memadai dan lebih ekonomis.
Pertimbangan Pemasangan dan Pemeliharaan
Praktik Terbaik Pemasangan Motor Vertikal
Pemasangan a motorik vertikal sangat penting untuk mencapai masa pakai terukur. Langkah-langkah penting meliputi:
- Pastikan kepala pelepasan pompa sesuai dengan berat motor dan beban dorong.
- Periksa pengaturan pramuat bantalan dorong sesuai lembar spesifikasi pabrikan sebelum memulai.
- Gunakan kunci momen yang dikalibrasi pada semua baut pemasangan; dudukan flensa yang tidak rata menyebabkan getaran dan ketidaksejajaran bantalan.
- Bantalan yang telah dilumasi dengan gemuk harus dilumasi kembali dengan interval 2.000–4.000 jam; desain berpelumas oli memerlukan pemeriksaan level oli setiap tiga bulan.
- Lakukan analisis getaran saat commissioning untuk menetapkan garis dasar — pembacaan apa pun di atas 0,1 in/s (kecepatan) pada rumah bantalan memerlukan penyelidikan.
Tips Perawatan Motor Satu Fasa
Itu centrifugal switch and capacitors in a motor satu fasa adalah titik kegagalan utama. Rutinitas pemeliharaan harus mencakup:
- Periksa kontak sakelar sentrifugal setiap tahun dari keausan dan endapan karbon; ganti jika lubang melebihi kedalaman 0,5 mm.
- Uji start dan jalankan kapasitor dengan pengukur kapasitansi; ganti jika kapasitansi lebih dari 10% di bawah nilai pengenal.
- Pantau suhu pengoperasian — a motor satu fasa menjadi panas (di atas batas isolasi Kelas B sebesar 130°C) menunjukkan kelebihan beban, ventilasi buruk, atau kapasitor rusak.
Tips Perawatan Motor Tiga Fasa
Itu inherent simplicity of a motor tiga fasa berarti pemeliharaan pada dasarnya bersifat preventif:
- Lakukan uji ketahanan isolasi (megger) setiap tahun; motor yang sehat harus membaca di atas 100 MΩ pada 1.000V DC.
- Periksa keseimbangan fasa di terminal motor — ketidakseimbangan tegangan yang melebihi 1% menyebabkan peningkatan pemanasan motor yang tidak proporsional sebesar 6–10%.
- Lumasi bantalan sesuai jadwal pabrikan; pemberian pelumas yang berlebihan sama berbahayanya dengan pemberian pelumas yang kurang.
- Pantau arus motor dengan meteran penjepit pada setiap interval servis; peningkatan arus secara bertahap sering kali menandakan keausan bantalan atau penurunan belitan sebelum kegagalan total.
Pertanyaan yang Sering Diajukan (FAQ)
Q1: Dapatkah motor vertikal digunakan secara horizontal?
Tidak motorik vertikal tidak boleh dioperasikan dalam posisi horizontal. Sistem bantalan, reservoir pelumasan, dan aliran udara pendinginnya dirancang untuk pengoperasian vertikal. Menjalankannya secara horizontal akan menyebabkan kerusakan bantalan yang cepat, kebocoran oli, dan panas berlebih dalam beberapa jam atau hari setelah pengoperasian.
Q2: Dapatkah motor satu fasa diubah agar berjalan dengan daya tiga fasa?
Tidak secara langsung. SEBUAH motor satu fasa memiliki belitan yang dirancang untuk satu fase. Namun, konverter fasa (putar atau statis) dapat menghasilkan daya tiga fasa dari suplai satu fasa, sehingga memungkinkan a motor tiga fasa untuk beroperasi di tempat yang hanya tersedia daya satu fasa — solusi yang lebih praktis dibandingkan sebaliknya.
Q3: Mengapa motor tiga fasa bertahan lebih lama dari motor satu fasa?
Motor tiga fasa tidak memiliki kapasitor, sakelar start, atau belitan bantu — komponen yang paling sering mengalami kegagalan motor satu fasas . Torsi yang mulus dan terus menerus juga mengurangi tekanan mekanis pada bantalan dan belitan. Sebuah terpelihara dengan baik motor tiga fasa dapat beroperasi dengan andal selama 20–30 tahun, dibandingkan 10–15 tahun untuk unit fase tunggal yang sebanding dalam kondisi serupa.
Q4: Apa yang dimaksud dengan "poros berongga" pada motor vertikal?
Sebuah poros berongga motorik vertikal memiliki poros rotor berbentuk tabung dengan lubang tengah terbuka yang memungkinkan poros kolom pompa melewati seluruh motor. Poros pompa diamankan ke rotor motor melalui mur kepala yang dapat disesuaikan di bagian atas motor, sehingga menghilangkan kebutuhan akan kopling poros eksternal. Desain ini menyederhanakan penyelarasan dan mengurangi ketinggian keseluruhan rakitan motor pompa.
Q5: Apakah motor satu fasa cocok untuk pompa sumur?
Untuk pompa jet sumur dangkal dan submersible kecil (di bawah 1,5 HP), a motor satu fasa umum digunakan dan sangat memadai. Untuk pompa turbin sumur dalam yang membutuhkan lebih dari 5 HP — atau untuk pompa apa pun di lingkungan komersial atau perkotaan — a motorik vertikal dengan a motor tiga fasa sistem penggerak sangat disarankan untuk keandalan dan efisiensi energi.
Q6: Apa faktor servis dalam spesifikasi motor, dan apakah berbeda antar jenis motor?
Faktor servis (SF) adalah pengali yang menunjukkan seberapa besar daya di atas papan nama yang dapat dioperasikan motor secara terus menerus tanpa kerusakan. Kebanyakan motor satu fasas membawa SF 1,25–1,35, sedangkan standar motor tiga fasas biasanya diberi peringkat SF 1,15. Motor vertikal untuk servis pompa umumnya ditentukan pada SF 1,0 hingga 1,15, karena bantalan dorongnya berukuran tepat untuk beban pengenal dan memberikan margin mekanis yang lebih kecil.
Kesimpulan: Cocokkan Motor dengan Misi
Iture is no universally "best" motor — only the right motor for a specific application. A motorik vertikal adalah satu-satunya pilihan yang tepat ketika antarmuka poros vertikal diperlukan; tidak ada solusi teknis yang menjadikan motor horizontal sebagai pengganti yang aman. SEBUAH motor satu fasa tetap menjadi solusi praktis dan hemat biaya untuk aplikasi berdaya rendah dimana hanya tersedia daya satu fasa. Dan sebuah motor tiga fasa adalah pilihan optimal untuk hampir semua aplikasi industri, komersial, dan tugas berat di mana daya tiga fase dapat diakses — menawarkan efisiensi unggul, umur panjang, torsi halus, dan integrasi VFD tanpa batas.
Itu data is clear: over a 10-year operating horizon, the higher upfront cost of a premium-efficiency motor tiga fasa dipulihkan berkali-kali lipat dalam penghematan energi. Untuk fasilitas yang ingin mengurangi biaya operasional dan jejak karbon secara bersamaan, meningkatkan penuaan motor satu fasa ke IE3 motor tiga fasas — jika infrastruktur listrik memungkinkan — merupakan salah satu investasi dengan ROI tertinggi yang tersedia dalam manajemen energi industri.
